DESCRIPCIÓN TÉCNICA

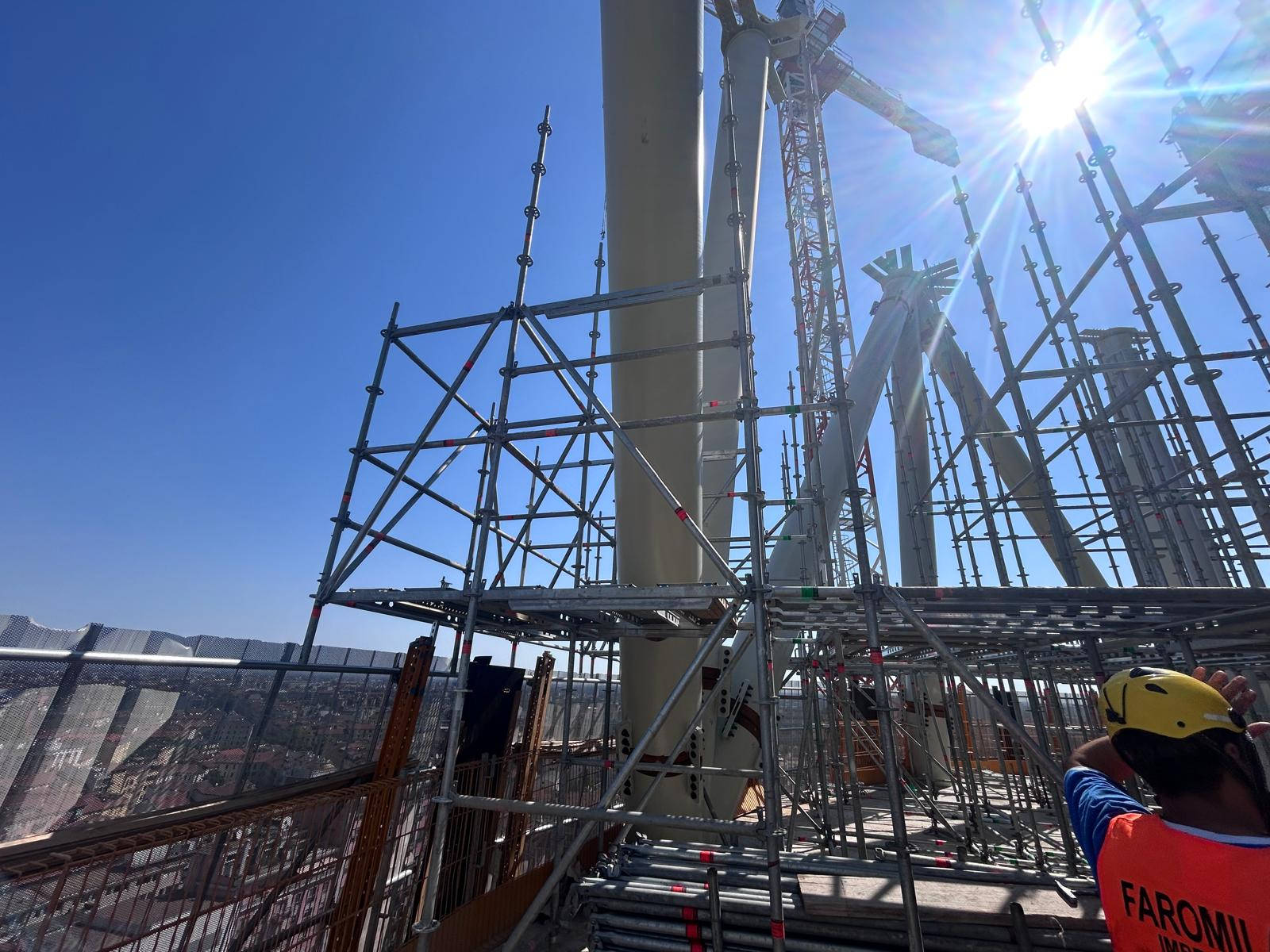

La configuración de los andamios incluyó:
- torres de carga principales, dispuestas según una retícula modular optimizada para las cargas de diseño.
- sistemas de arriostramiento diagonal para garantizar la estabilidad espacial de la estructura.
- vigas secundarias y largueros de conexión, diseñados para soportar directamente el encofrado.
Se previó la instalación de la estructura metálica interna de las futuras entreplantas, garantizando la continuidad a lo largo de las fases posteriores.
Proyecto: Andamio Torre Faro A2A
Lugar: Milán, Italia
Andamio: Layher Allround de alta capacidad
Software: BricsCAD BIM + PON CAD BIM
La losa de piso tenía una carga admisible de 1000 kg/m² y un espesor de 40 cm. Esto supuso una dificultad adicional, ya que fue necesario utilizar una retícula más pequeña (1,57 x 2,07 m). En consecuencia, la gestión de interferencias también resultó más compleja.
LA FASE DE DISEÑO

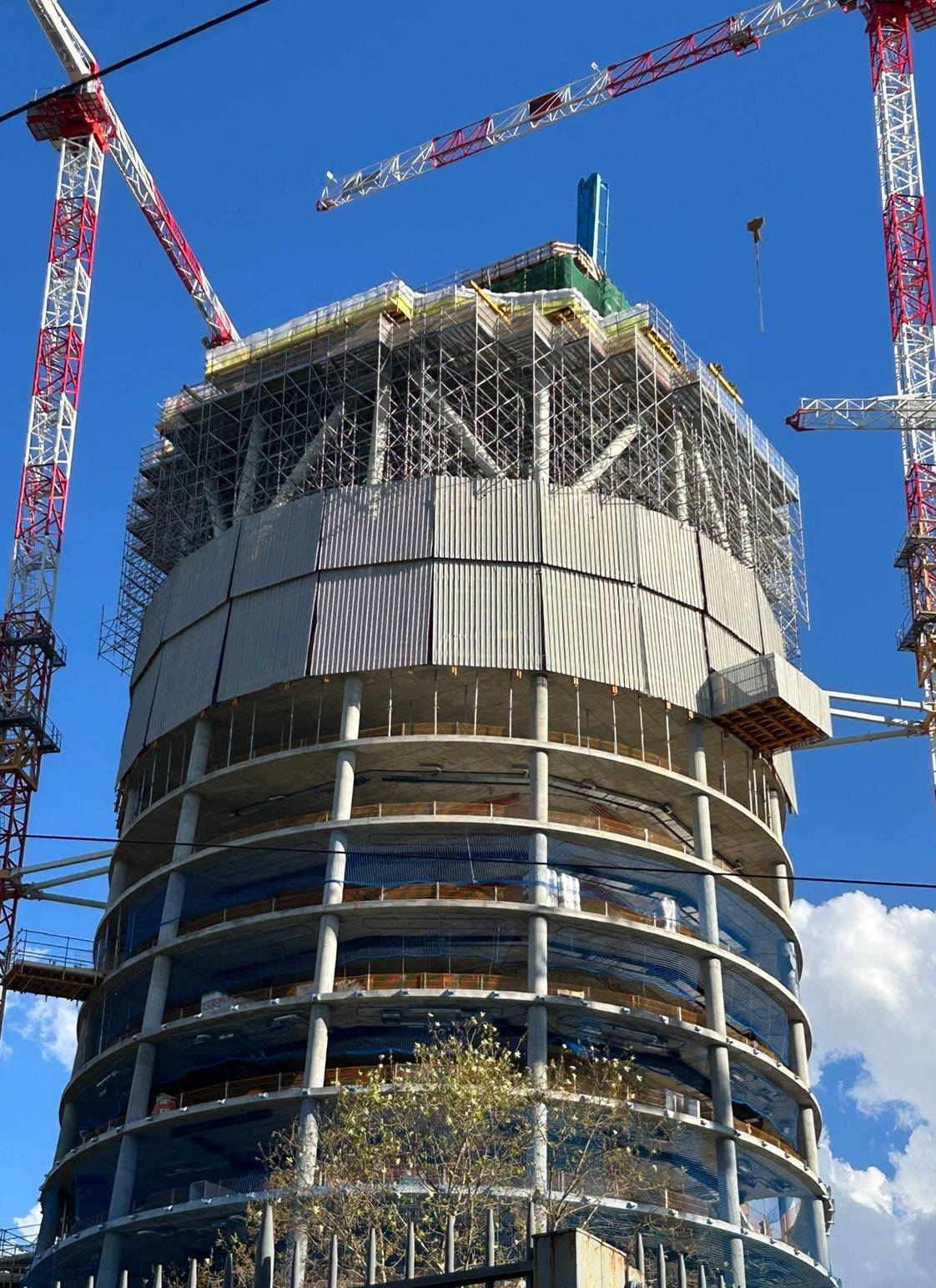

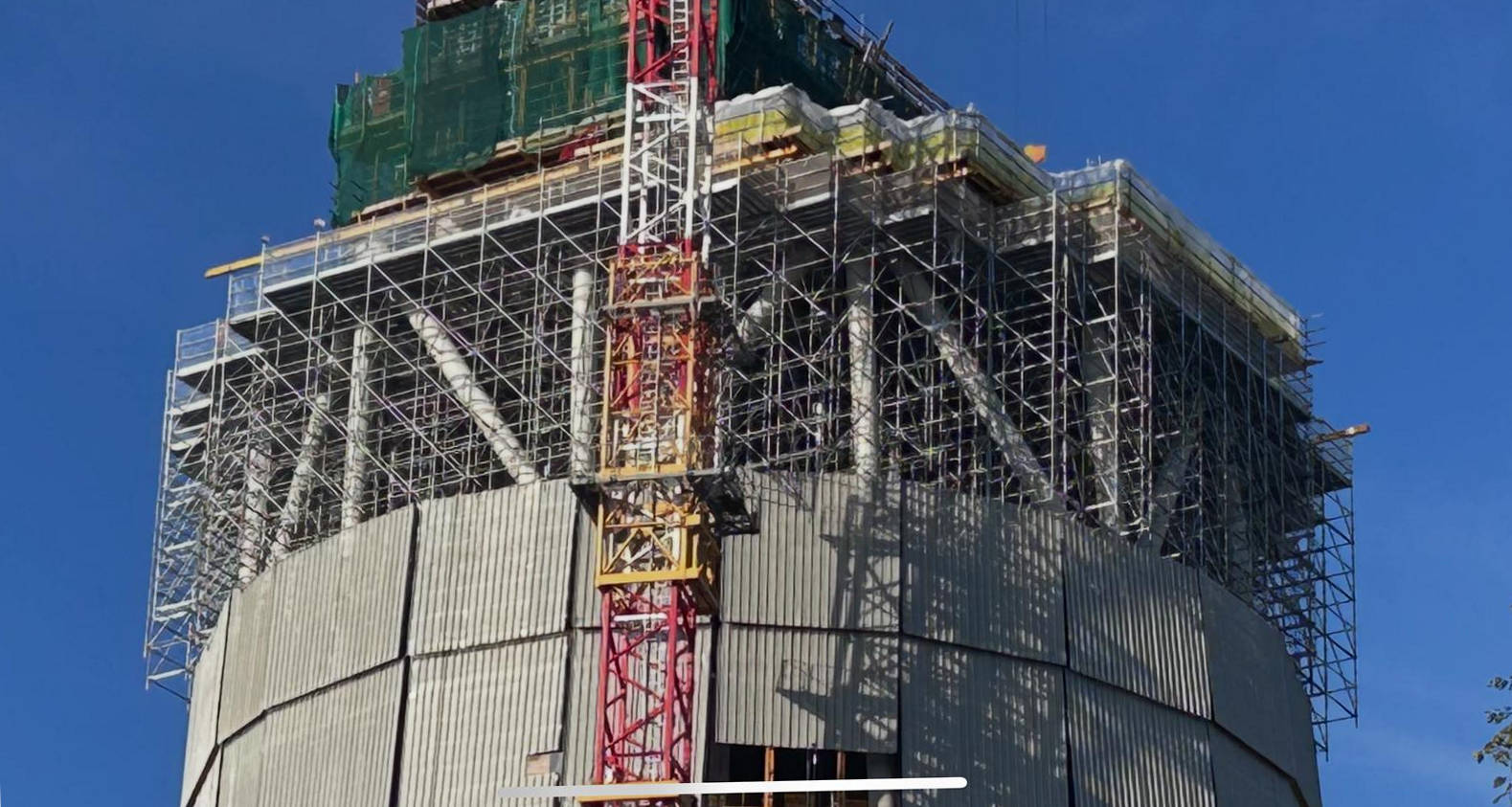

El diseño, suministro y montaje de la estructura de soporte temporal fue necesario para la cementación de la losa de piso en el decimoquinto nivel de la torre.

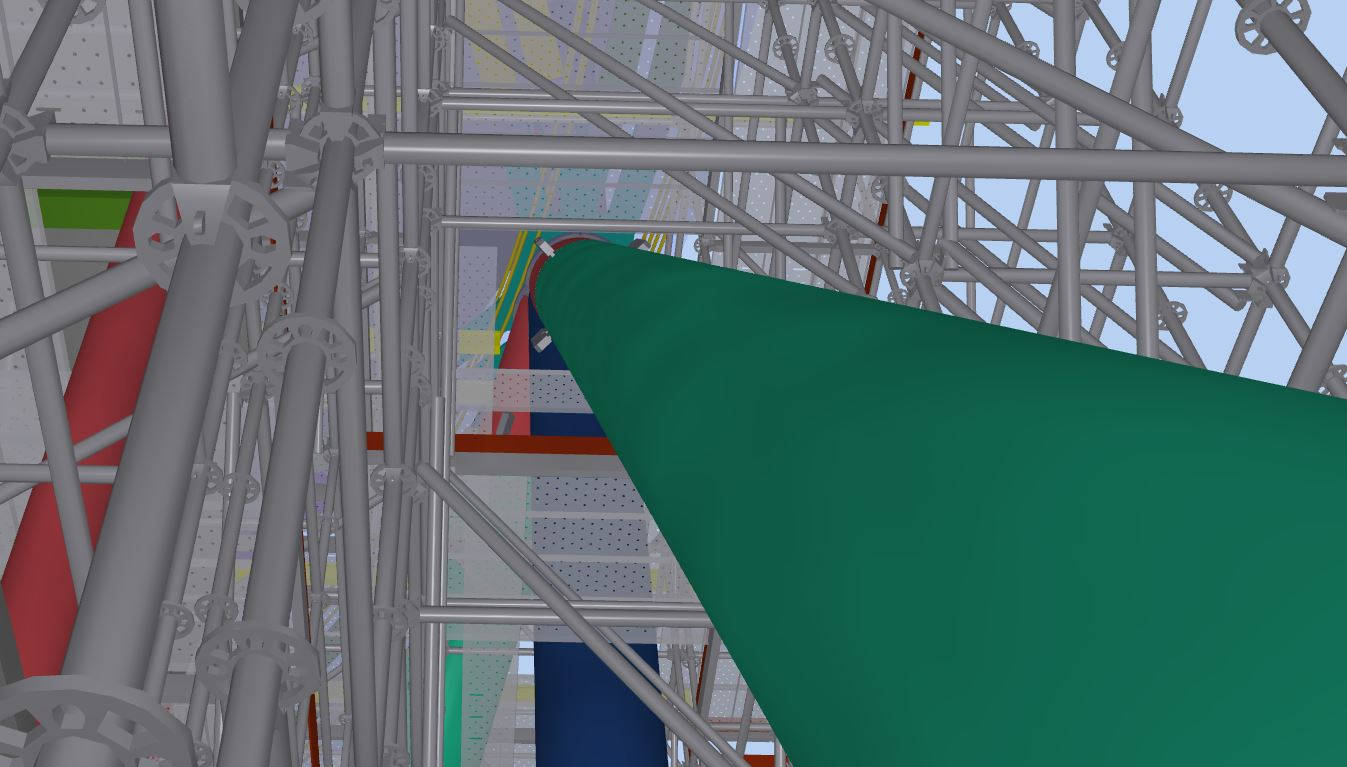

Toda la estructura se modeló en ambiente BIM (Building Information Modeling) utilizando el software PON CAD y BricsCAD, lo que permitió un análisis tridimensional preciso de las interferencias con las estructuras de acero perimetrales y los elementos permanentes del edificio.
Esta metodología garantizó una perfecta coordinación geométrica y constructiva, reduciendo significativamente los tiempos de montaje en altura y eliminando el riesgo de incompatibilidad con la estructura metálica existente.
El diseño estructural se desarrolló considerando:
- cargas de hormigón, tanto permanentes como accidentales
- acción horizontal de cargas de viento en altura
- restricciones geométricas impuestas por las estructuras circundantes

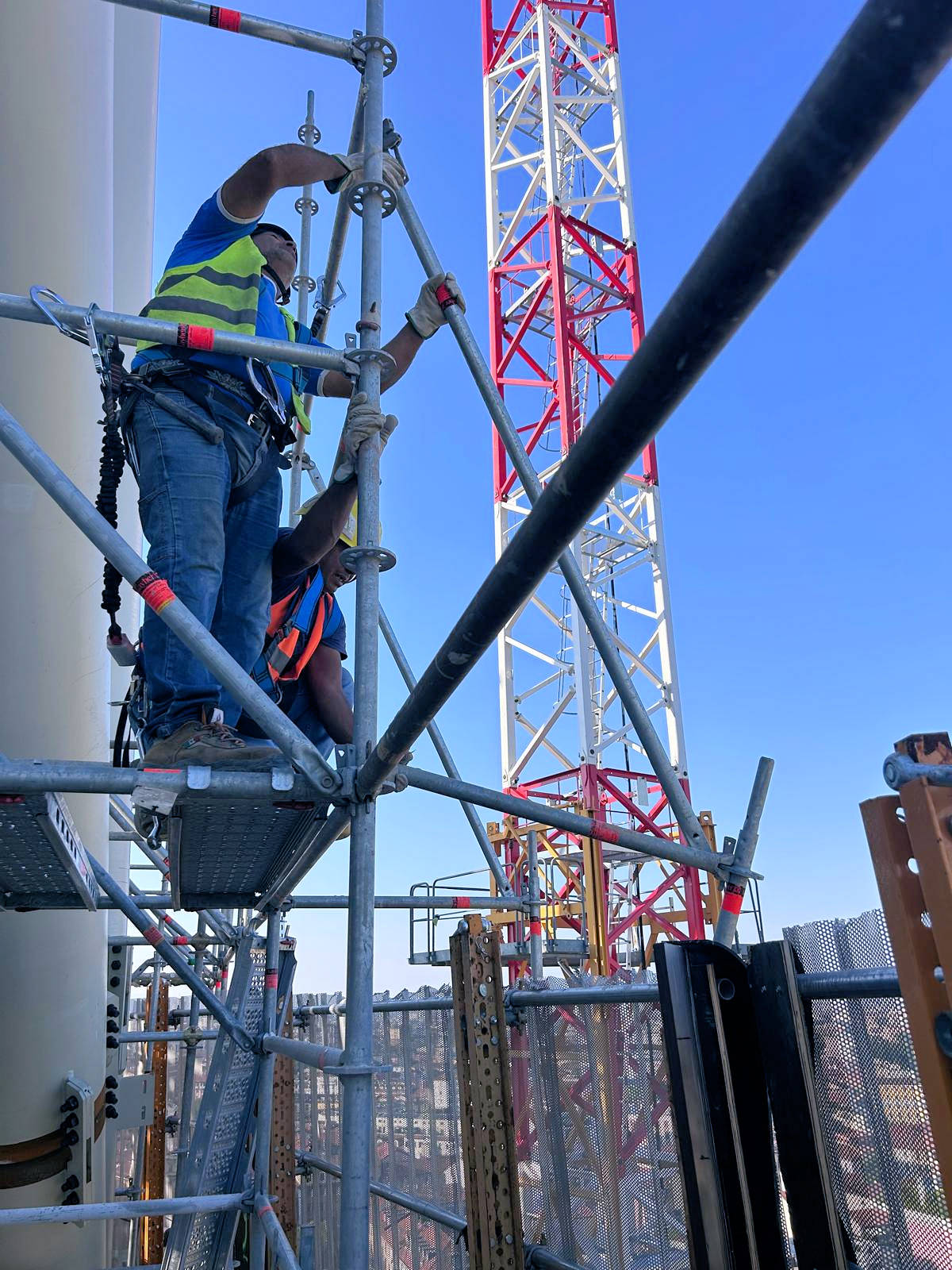

La construcción se llevó a cabo con total seguridad, de acuerdo con el Plan de Montaje, Uso y Desmontaje Italiano (PiMUS) elaborado conforme al Decreto Legislativo 81/08 y sus posteriores modificaciones.
El modelado BIM permitió:
- simular digitalmente toda la estructura de soporte, evaluando con precisión las alturas de apoyo, las fuerzas horizontales y las interacciones con los nodos estructurales del edificio.
- analizar de forma preventiva todas las interferencias entre el andamio temporal y las estructuras permanentes, optimizando la disposición de las torres de carga y las vigas principales.
- definir la secuencia de montaje y desmontaje en un entorno virtual, reduciendo los tiempos de intervención y garantizando la máxima seguridad en altura.
- coordinar las actividades con otros gremios (carpintería, instalaciones y obra civil) mediante el uso compartido del modelo 3D unificado.
El uso del software PON CAD ha permitido:
- lograr alta precisión geométrica para un montaje perfecto en obra.
- reducir los errores de transporte gracias a la lista de materiales precisa.
- garantizar un ahorro significativo de tiempo y costes operativos gracias a la versatilidad del software, manteniendo una alta calidad de ejecución.
ER Ponteggi se especializa en alquiler, montaje y desmontaje de andamios complejos y estructuras metálicas temporales, con experiencia en obras públicas y privadas, construcción de carreteras, ferrocarriles, plantas industriales, estructuras comerciales, construcción, proyectos marítimos/navales y reformas. Sus servicios son tecnológicamente avanzados, capaces de satisfacer cualquier necesidad de los proyectos más complejos requeridos.
