DESCRIPCIÓN TÉCNICA
El trabajo consiste en renovar el techo y reforzar las juntas de los contrafuertes. El proyecto incluyó:

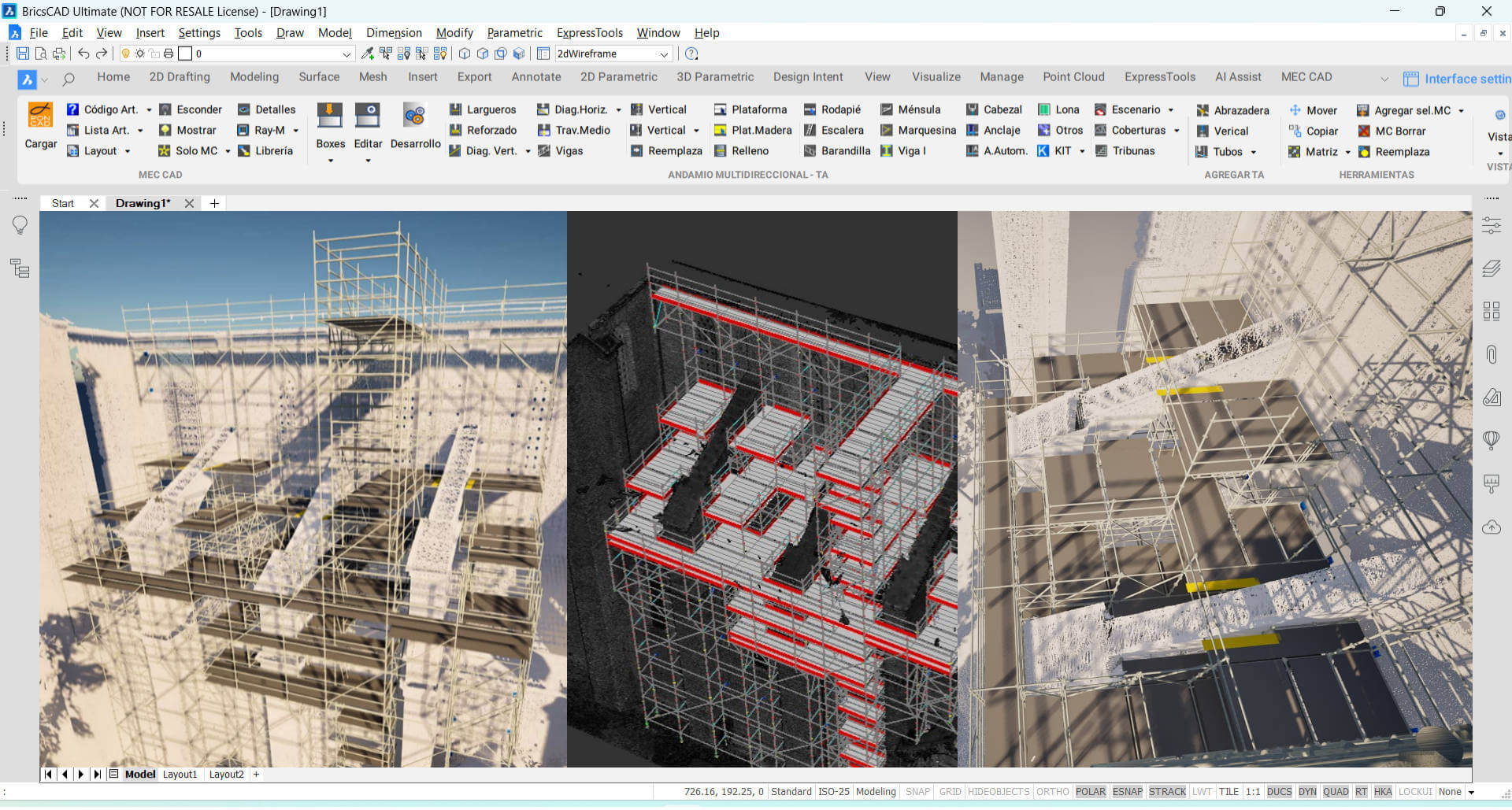

- uso del software PON CAD + BricsCAD y CETA multidireccional, permitiendo una perfecta adaptación a las geometrías complejas.
- cumplimiento estricto de la restricción estructural para no sobrecargar el techo de la nave lateral de la iglesia.
- conexión segura entre la estructura de base y la estructura anclada a la nave central mediante soportes de 4 orificios con barras galvanizadas y resina química.
Proyecto: Diseño de andamio sobre nube de puntos

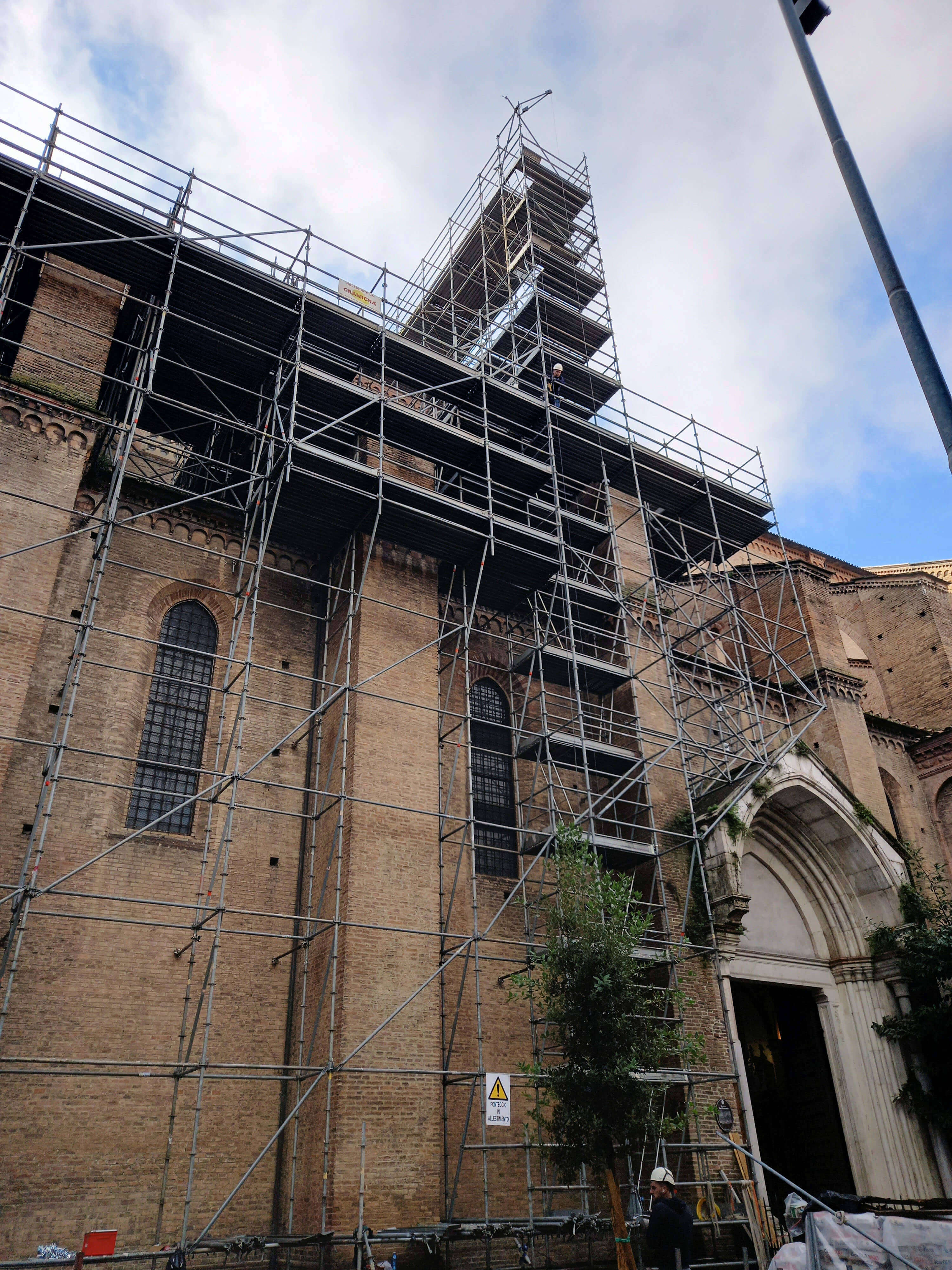

Lugar: Basílica de San Francisco, Boloña Italia
Empresa: Gruppo Gramigna
Diseñador: Antonio Galli
Software: PON CAD Andamios 3D
El proceso de diseño:
Innovación: precisión con la Nube de Puntos
La verdadera innovación de este proyecto reside en la metodología de diseño.

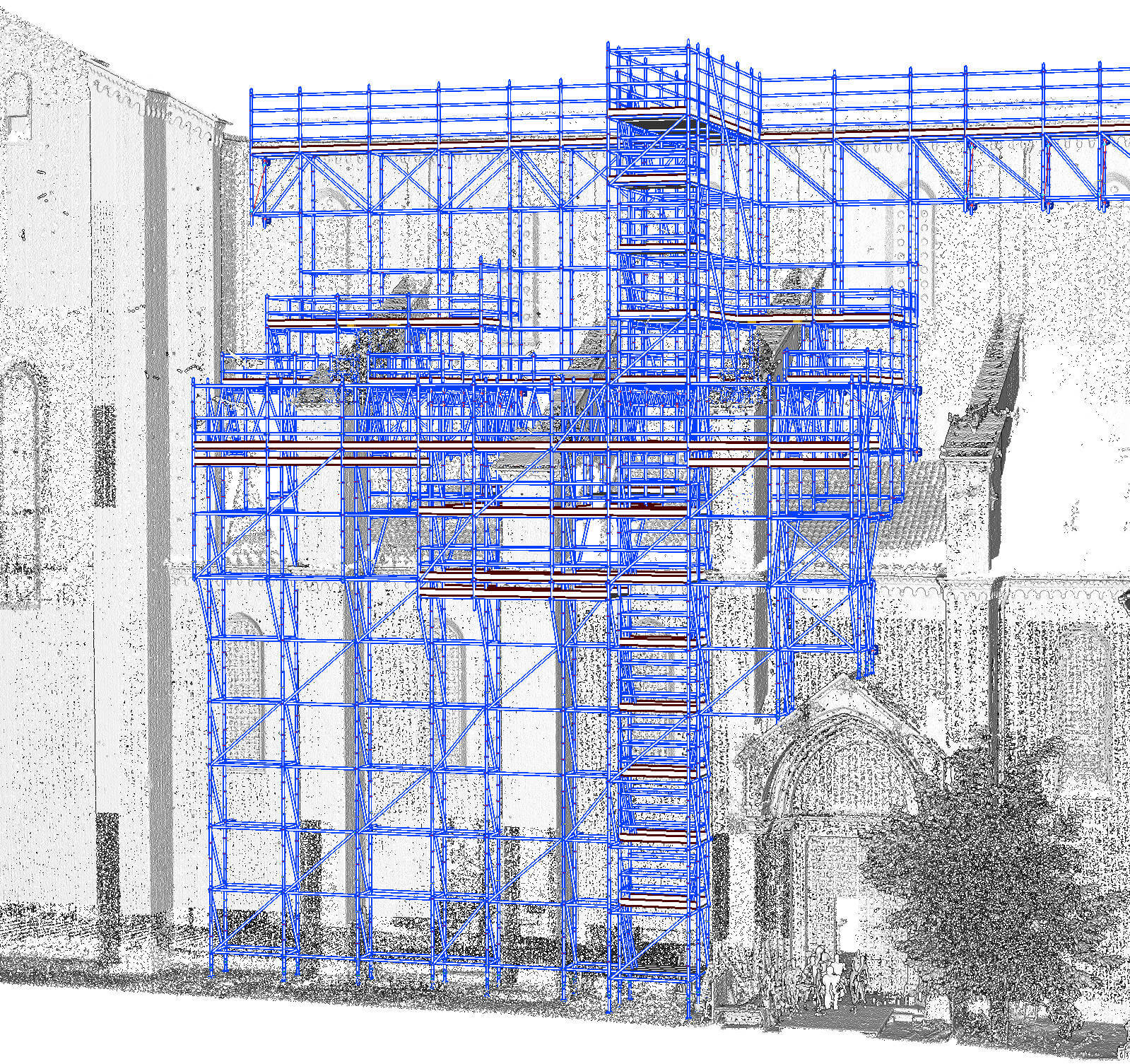

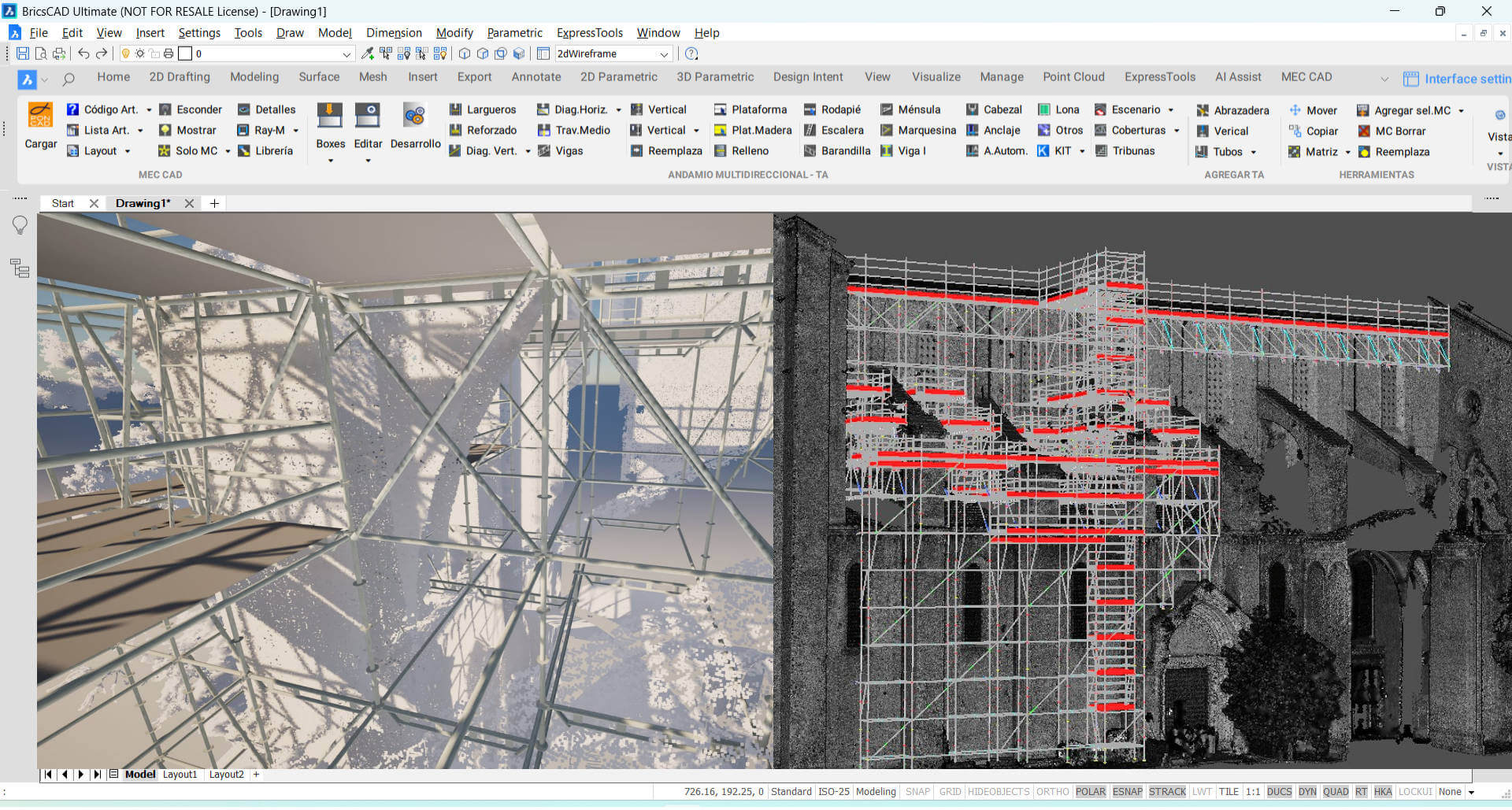

Todo el andamio fue dibujado a partir de una imagen escaneada con el Laser Scanner Leica RTC360. El uso de la nube de puntos permitió a PON CAD trabajar directamente sobre un modelo con un nivel de detalle y precisión exepcionales, minimizando los errores de diseño a cero.
Este enfoque garantiza que cada elemento estructural se ubique en armonía con el edificio histórico, optimizando la seguridad y la estabilidad. La correspondencia entre el modelo 3D y la estructura construida in situ fue una confirmación absoluta.
Naturalmente, diseñado con PON CAD software.
Gramigna Group es una de las primeras empresas en Italia especializada en el alquiler de montacargas, elevadores de obra, andamios de estructura, andamios multidireccionales y andamios eléctricos autotrepantes. Se especializa en el diseño e instalación de estructuras de andamios para la restauración de monumentos y el sector público a través del Consorcio Ponteggi.
